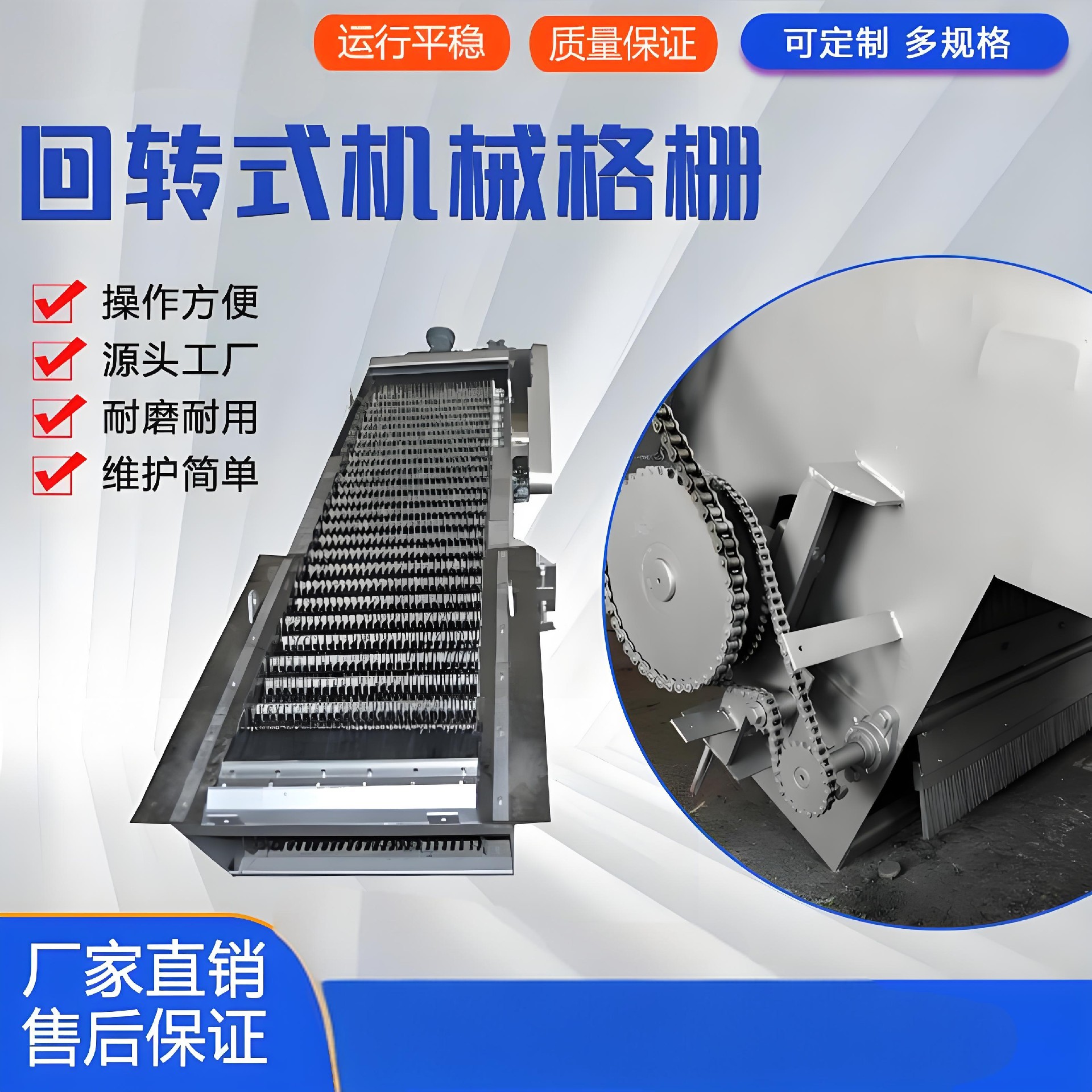

回转式机械格栅清污机

回转式格栅清污机是一种用于水处理领域的自动化固液分离设备，主要用于拦截并清除水流中的悬浮物、漂浮垃圾及固体颗粒，广泛应用于市政污水处理、工业废水处理、泵站进水口等场景。

一、核心结构与机械组成

1. 主体框架

• 采用不锈钢（SS304/316）或碳钢（表面防腐处理）焊接而成，支撑设备整体运行。

• 安装角度通常为60°~80°，倾斜角度影响清污效率和占地面积。

2. 栅条系统

• 栅条：平行排列的条状过滤单元，栅隙宽度根据需求定制（1~50mm）。

• 栅隙类型：粗格栅（10~50mm，拦截大型垃圾）或细格栅（1~10mm，用于精细过滤）。

3. 齿耙传动系统

• 齿耙臂：带有钩齿的金属或高分子材质耙臂，通过链条或回转轮循环运动。

• 传动链条/皮带：耐腐蚀不锈钢链条或高强度同步带，驱动齿耙上下回转。

• 导轨与滚轮：确保齿耙在运动过程中精准插入栅隙，避免卡阻。

4. 驱动装置

• 电机减速机：提供动力，通常功率为0.37~3kW，配备过载保护功能。

• 链轮/齿轮箱：传递动力至传动系统，控制齿耙运行速度（通常1~5m/min）。

5. 卸料与集渣装置

• 刮渣板：位于设备顶部，将齿耙携带的垃圾刮入集渣槽。

• 螺旋输送机（可选）：与格栅联动作业，自动输送栅渣至指定区域。

6. 控制系统

• PLC控制柜：支持自动/手动模式切换，可设定定时清污或液位差触发清污。

• 传感器：配备液位差传感器或堵渣检测器，实现智能化运行。

二、机械工作原理

1. 截留阶段：污水流经倾斜栅条，固体杂物被栅隙截留，液体通过栅隙进入后续处理单元。

2. 清污循环：

• 下行插入：齿耙从栅条顶部沿导轨下行至底部，钩齿插入栅隙。

• 上行捞渣：齿耙携带截留的杂物沿栅面上升，脱离水流区域。

3. 卸料动作：齿耙到达顶部后，通过刮渣板或自重将垃圾卸入集渣槽，完成一个清污周期。

4. 连续运行：设备按预设程序循环作业，实现无人值守的自动化清污。

三、机械设计特点

1. 耐磨损设计

• 齿耙和栅条采用高硬度不锈钢或尼龙复合材料，减少长期摩擦损耗。

• 传动链轮表面镀层处理，增强抗腐蚀能力。

2. 防卡阻优化

• 栅条间隙均匀设计，避免纤维类杂物缠绕。

• 配备过载保护装置，遇大块硬物卡顿时自动停机并报警。

3. 模块化结构

• 齿耙、链条等易损件可快速拆卸更换，减少维护停机时间。

四、典型应用场景

五、选型关键参数

1. 渠道尺寸：宽度（500~3000mm）、深度（根据水位差确定）。

2. 流量要求：最大处理流量（m³/h）决定设备宽度和运行速度。

3. 栅隙选择：

• 粗格栅：10~50mm（泵站进水口）。

• 细格栅：1~6mm（生物处理前的精细过滤）。

4. 材质等级：

• 普通污水：碳钢环氧防腐。

• 海水/腐蚀性环境：316L不锈钢或钛合金。

5. 控制模式：时间控制、液位差控制或手动控制。

六、常见机械故障与处理

七、维护要点

1. 日常检查：

• 观察齿耙运行是否平稳，栅条有无堵塞。

• 检查链条润滑情况，及时清理缠绕物。

2. 周期性维护：

• 每月：润滑轴承、检查螺栓紧固性。

• 每半年：更换减速机润滑油，检测电机绝缘性能。

3. 长期停用：

• 彻底清洁设备，关键部件涂抹防锈油。

八、技术发展趋势

1. 智能化升级：

• 集成AI视觉识别系统，实时分析垃圾类型并优化清污频率。

• 通过物联网远程监控运行状态，预测性维护减少故障率。

2. 节能设计：

• 采用永磁同步电机，降低能耗30%以上。

3. 材料创新：

• 碳纤维齿耙减轻重量，同时提升抗腐蚀性和强度。

总结
回转式机械格栅清污机的核心价值在于其高效的连续作业能力和低维护需求。选型时需综合考虑水质、垃圾特性及自动化要求，同时注重材质耐腐蚀性和传动系统的可靠性。未来，随着智能化和新材料技术的融合，该设备将在污水处理领域发挥更高效、更环保的作用。
