顺畅环保设备基础参数详解

厂家：山东顺畅环保设备有限公司｜品牌：畅远达

回转式耙齿格栅除污机 由机架、驱动装置、传动链轮、牵引链条、耙齿组件、清渣机构、过载保护装置、电气控制系统组成；电机驱动链条带动耙齿做回转提升运动，将水体中浮渣提升至设备上部实现自动卸渣的固液分离预处理设备。

一、介质与工况条件

• 介质类型：市政污水、工业废水、雨水

• 介质 pH 值：6～9；腐蚀工况可定制 316L 耐腐材质

• 介质温度：0～45℃

• 安装方式：渠道垂直落地式安装，预埋钢板焊接固定，适配混凝土沟渠

• 适配渠宽：300mm～3600mm；渠宽＞1800mm 支持多台并联使用

• 适配渠深：≤12000mm，按项目实际渠深定制机架长度

• 设计栅隙：1mm～20mm（可选 3/5/10/15/20mm，粗格栅可拓展至 50mm）

• 供电电源：380V/50Hz；可按需定制其他电压、频率




二、设备本体参数

• 型号：GS‑300～GS‑3600（标准型）；HG 重载型适配高杂物大流量工况

• 安装倾角：60°/70°/75°，标准配置 75°

• 驱动方式：摆线针轮减速机（HG 重载为硬齿面减速机），功率 0.37‑4.0kW

• 耙齿材质：304 不锈钢 / 尼龙 66 复合耙齿可选

• 机架材质：Q235 热镀锌防腐 / 304 不锈钢 / 316L 不锈钢（腐蚀工况）

• 链条：不锈钢链条 / 自润滑工程塑料链条

• 卸渣高度：1000‑1800mm，可定制

• 清渣机构：聚氨酯刮渣板 + 底部自清洁刷，卸渣率≥98%

• 保护配置：扭矩限制器 + 电气双重过载保护，卡阻自动停机报警

三、控制系统

• 控制模式：本地手动、定时控制、液位差自动控制三模式

• 通讯接口：Modbus‑RTU，支持接入厂区 DCS 中控系统

• 电控箱：户外防雨箱体，防护等级 IP55

• 可选升级：电伴热防冻、触摸屏、远程 IO 模块

四、通用技术要求

1. 设备出厂执行 72 小时负载整机试机检验，符合 HJ/T262‑2006 格栅除污机行业标准中华人民共...；

2. 整机质保 12 个月，易损件长期供应；

3. 厂家提供土建安装参考图纸，可提供现场安装调试技术指导；

4. 可成套配套：无轴螺旋输送机、栅渣压榨机、砂水分离器等预处理设备。

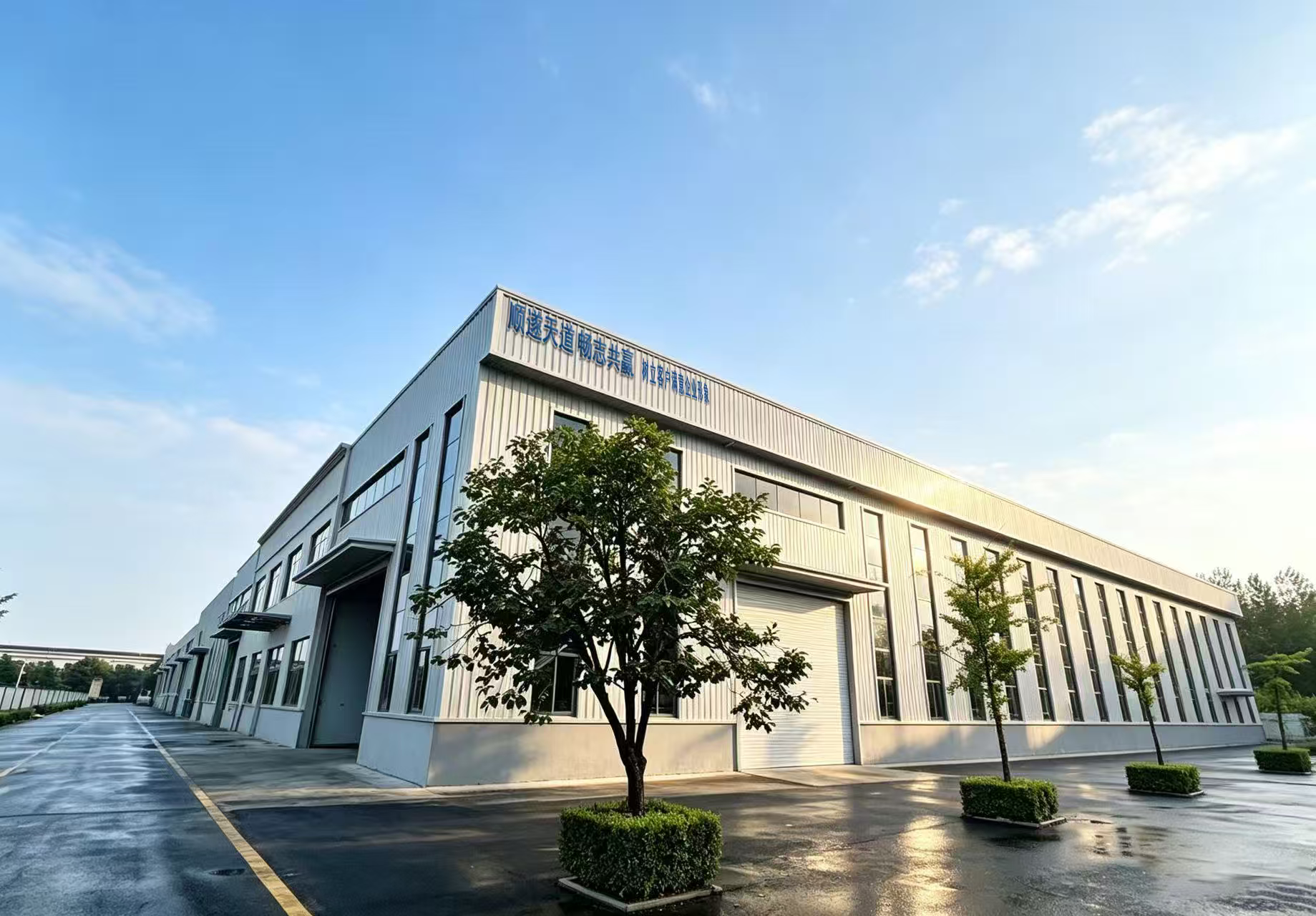

山东顺畅环保设备有限公司（品牌：畅远达），坐落于山东潍坊诸城，是国内专注污水预处理成套设备研发、制造、销售、技术服务于一体的源头生产企业。公司成立于 2018‑05‑24，注册资本 600 万元，自有 5000㎡标准化生产车间，配备激光切割、数控焊接全套加工设备，配件自主加工生产，企业深耕水处理预处理细分赛道，聚焦格栅除污、固液分离、除砂、药剂投加设备，服务市政污水厂、乡镇污水站、泵站、河道治理以及屠宰、养殖、造纸、印染、化工等工业废水项目，可提供方案选型、土建指导、设备供货、安装调试、运维培训一体化服务，支持国内招投标与外贸出口业务。
