自来水厂取水口格栅机完整介绍

取水口格栅是自来水厂第一道预处理屏障，安装在江河 / 水库取水渠道、取水井前端，拦截水草、树枝、塑料、藻类、鱼虾等漂浮杂物，保护取水泵、管道、沉淀池、滤池，大幅降低后续净水负荷，保障供水连续稳定。

核心作用（给水厂专属）

1. 设备防护：拦截大件杂物，防止水泵叶轮缠绕、阀门堵塞、管道磨损；

2. 减轻后端工艺负荷：去除水草、落叶、藻类，减少沉淀池淤泥、滤池堵塞，降低絮凝、过滤药剂消耗；

3. 水质前置净化：源头去除浮游生物、漂浮垃圾，减少消毒副产物；

4. 自动化清渣：替代人工捞渣，适合 24h 连续取水，减少运维人力。

二、取水口主流格栅机型（按水厂规模选用）

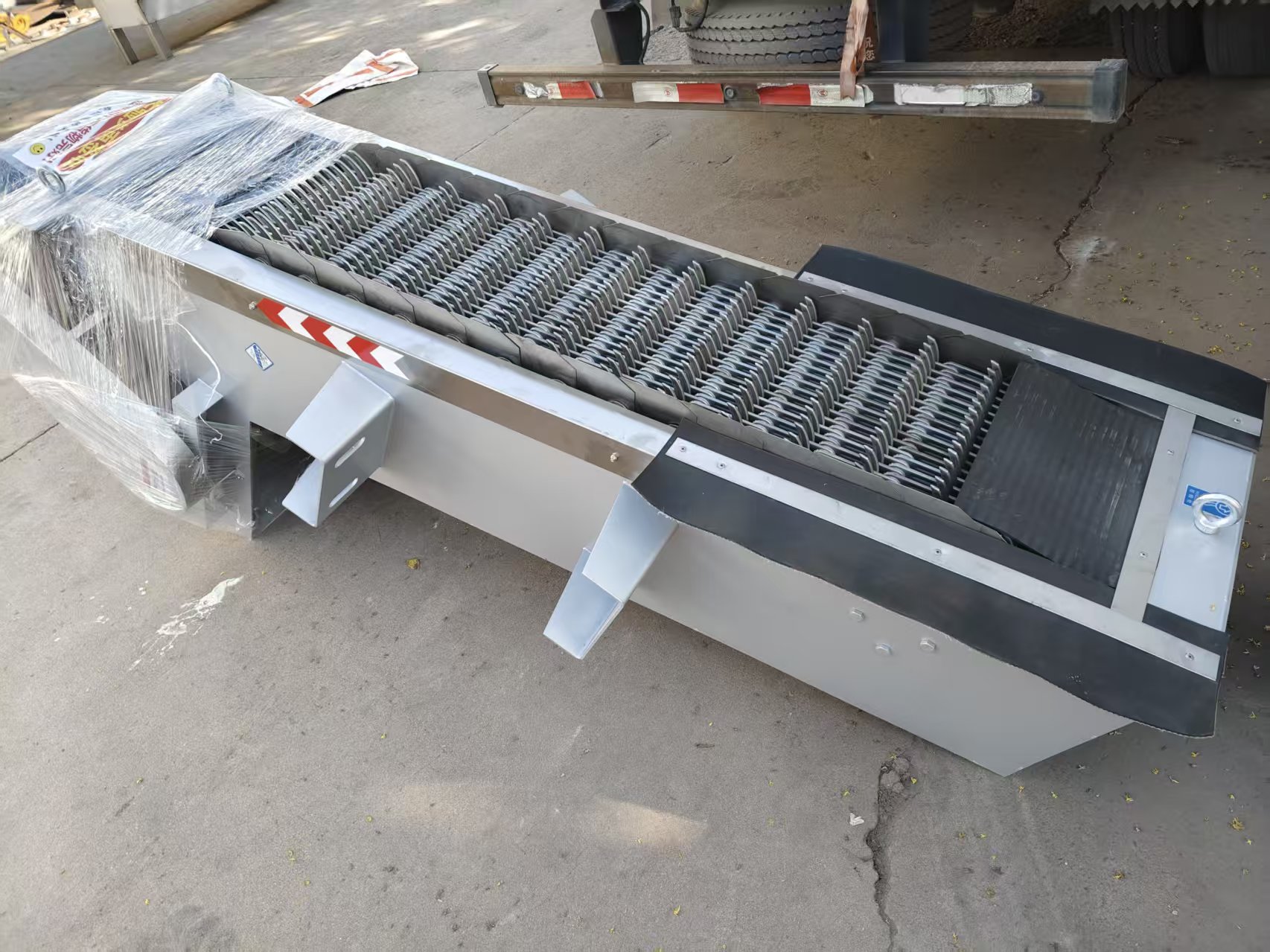

1. 回转式机械格栅（中小型水厂最常用）

型号：GSHZ/GX 型，地表水取水标配

• 结构：不锈钢机架、循环耙齿链、减速机、顶部卸料斗、高压冲洗喷淋；

• 原理：耙齿逆水流连续回转，栅面截留杂物，提升至顶部靠自重 + 高压水冲落至渣斗；

• 栅隙选型：取水细格栅1～5mm，前置粗格栅10～30mm；

• 优势：连续运行、自动化、占地小、适配浅渠取水；

• 适用：日供水 5 万～30 万吨常规江河取水口。

2.内进流式孔板细格栅（高藻类、高悬浮物水源）

• 结构：封闭式网板过滤、双侧进水、内置高压冲洗；

• 优势：拦截细微藻类、水草碎屑，不易跑渣，自清洁效果好；

• 适用：湖泊、富营养化河道取水，夏季除藻需求高的水厂。

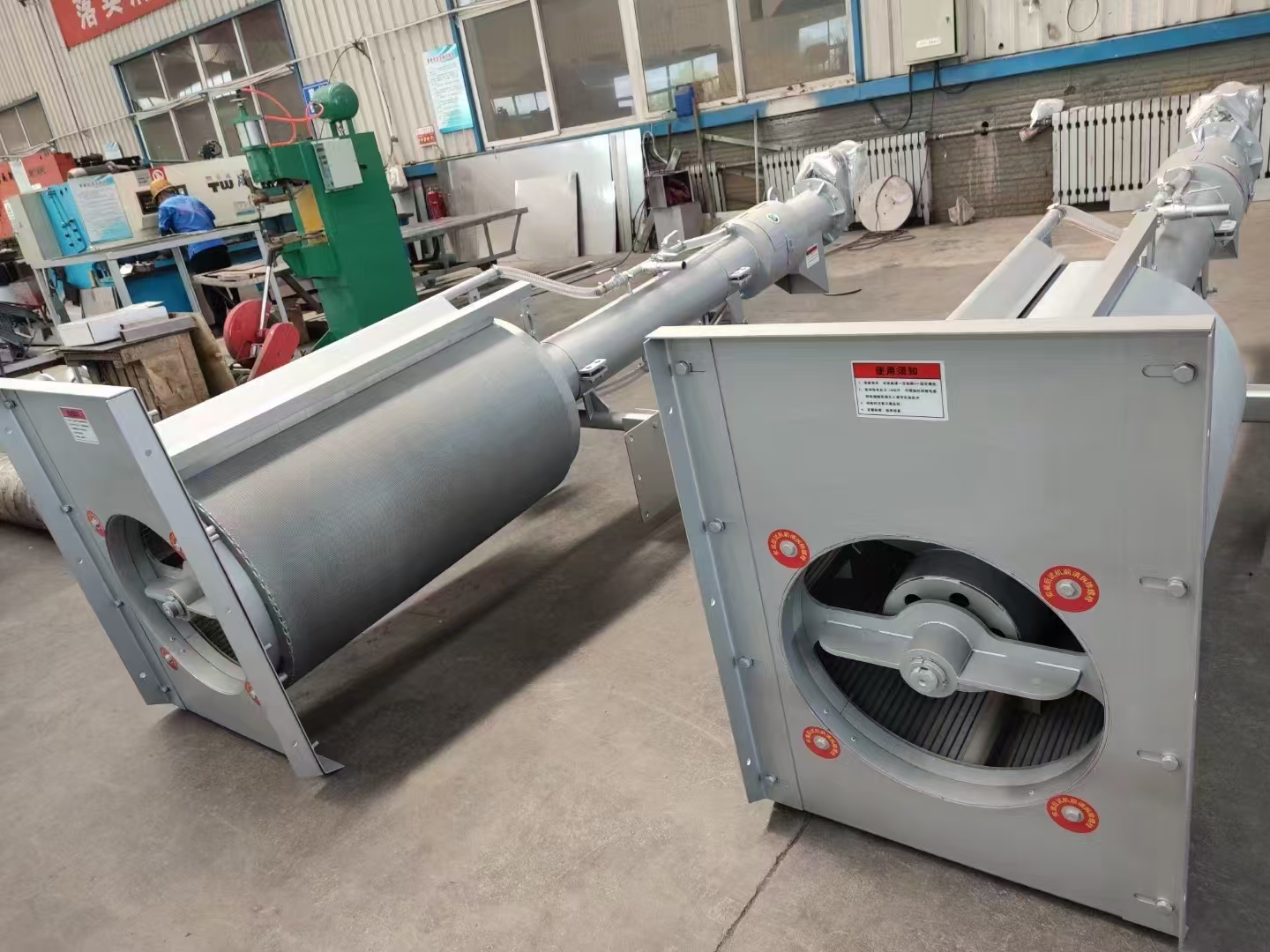

3. 转鼓式微格栅（小型水厂 / 地下水浅层取水）

圆筒滤网旋转过滤，栅缝 0.5～3mm，适合低流量、细小微浮物拦截。

三、给水厂标准两级格栅配置（主流设计）

一级：取水口粗格栅（第一道）

• 栅隙：10～50mm，常用 10/20mm；

• 功能：拦截树干、石块、塑料桶、大型水草；

• 机型：高链式、钢丝绳抓斗、粗回转格栅；

• 位置：取水头部、进水渠最前端。

二级：泵房前细格栅（第二道）

• 栅隙：1～5mm（自来水专用，污水厂多 5～10mm）；

• 功能：拦截树叶、丝状藻、纤维、小鱼小虾；

• 机型：回转式、内进流细格栅；

• 位置：取水泵房进水井内，直接保护水泵。

四、关键材质（自来水必须耐腐蚀、卫生达标）

1. 机架、栅条、耙齿：常规 304 不锈钢；沿海 / 苦咸水源用316L 不锈钢防氯离子腐蚀；

2. 链条：不锈钢滚子链，避免锈蚀卡滞；

3. 冲洗管路：304 不锈钢喷淋管，高压水冲除藻类黏附；

4. 禁止普通碳钢，长期泡水易生锈脱落污染原水。

五、核心设计参数（取水口选型要点）

1. 过栅流速：0.6～1.0m/s（给水标准，流速过高杂物穿透，过低积泥）；

2. 安装倾角：回转格栅 60°～75°，利于杂物滑落；

3. 水位差自控：配套超声波液位差计，前后水位差＞100mm 自动启动清渣；

4. 保护配置：电机过载、链条断链、扭矩保护，汛期杂物拥堵自动停机报警；

5. 冲洗系统：标配高压自来水冲洗，去除栅面黏附藻类、黏液。

六、工作流程

原水→粗格栅拦截大件杂物→细格栅截留细小悬浮物→干净原水进入取水泵→沉淀池 / 滤池；格栅耙齿持续捞渣→顶部高压水冲洗→栅渣落入渣斗→螺旋输送机外运脱水处置。

七、日常运维要点（水厂实操）

1. 每日检查链条松紧、喷淋水压，防止藻类糊栅；

2. 汛期、雨季加大运行频次，避免栅面堵塞导致取水断流；

3. 定期清理渣斗，防止栅渣二次回流污染原水；

4. 沿海水源每季度检查不锈钢焊缝防腐；

5. 控制柜联动取水泵，格栅故障联锁停泵保护机组。

八、与污水厂格栅核心区别
