做污水处理、泵站运维的工程人，几乎都被格栅机噪声问题困扰过：
地下泵房设备异响刺耳，作业现场噪音不达标，员工职业健康不合规；
设备运行共振导致混凝土集水池墙体开裂；
厂区边界低频噪声扰民，频繁收到环保投诉；
振动传导连带损坏水泵、阀门等周边附属设备。
很多现场班组第一时间怀疑设备质量不合格，但大量现场实测数据证明：82%格栅机噪音、振动超标，和设备本体质量无关！根源全在土建基础和安装施工不规范。
今天整理行业落地实操标准，全覆盖回转式、转鼓式、阶梯式、网带式四大主流格栅机，从振噪原理、差异化减振安装、验收标准、日常运维，给大家一套可直接照搬落地的施工流程。
一、先搞懂：格栅机噪音和振动从哪来？
所有格栅机振动遵循固定四级传导链路：驱动设备→整机机架→土建基础→池体及周边设备
噪声振源统一分为三大类：
1. 机械传动噪声（主因）：齿轮啮合、轴承转动、耙齿/栅板运动冲击、部件装配偏差产生异响
2. 流体水力噪声：污水冲击栅体、杂物撞击滤网、过水气泡破裂；地下泵房声波反射会大幅放大噪音
3. 结构共振噪声（超标元凶）：设备振动传导到混凝土池体，诱发建筑低频共振，远距离扰民全部源于这类噪声
✅ 四大机型核心振噪特征（安装选型必看）
不同格栅结构不同，降噪安装侧重点完全不一样，千万别一套标准通用施工：

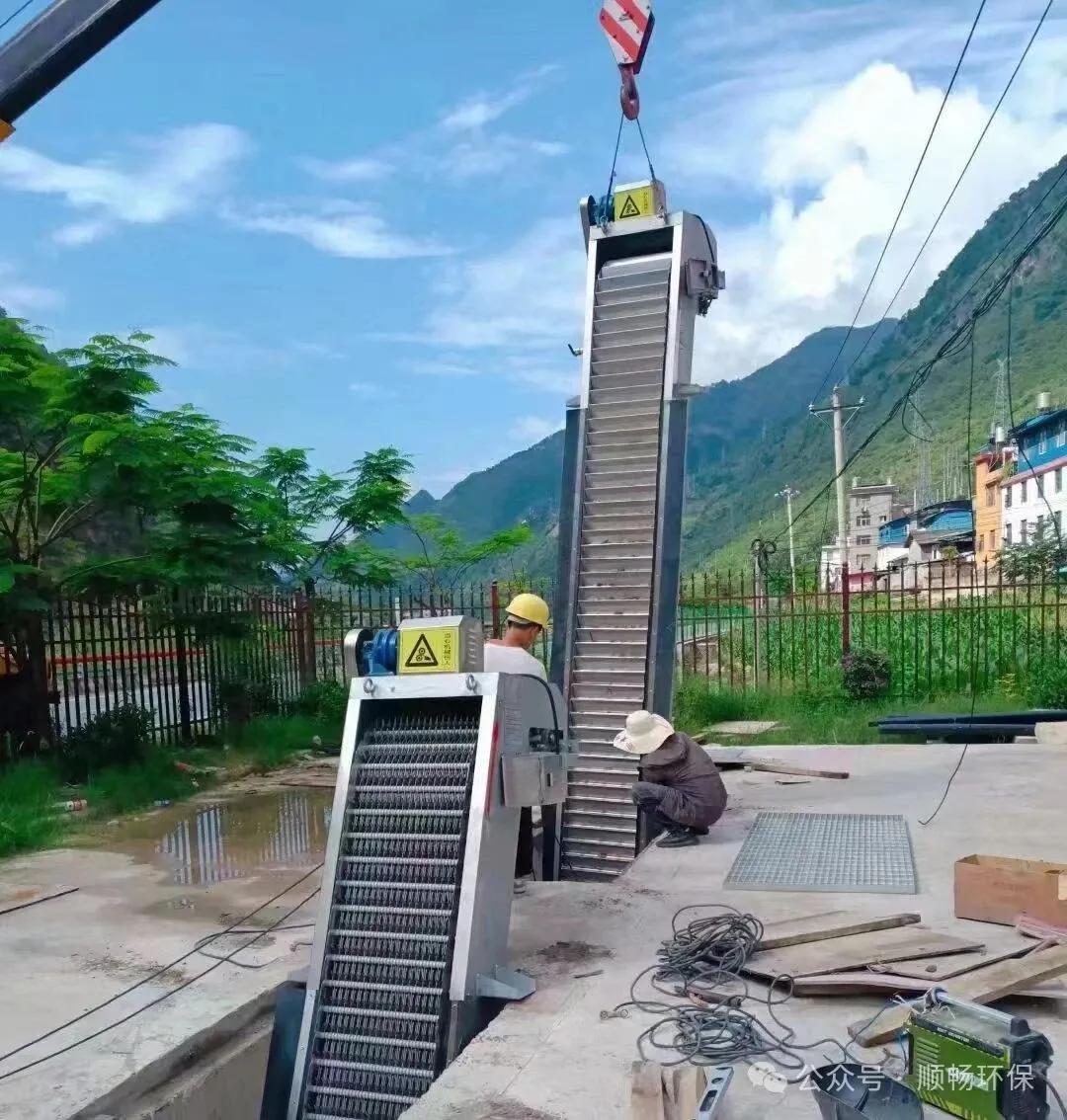

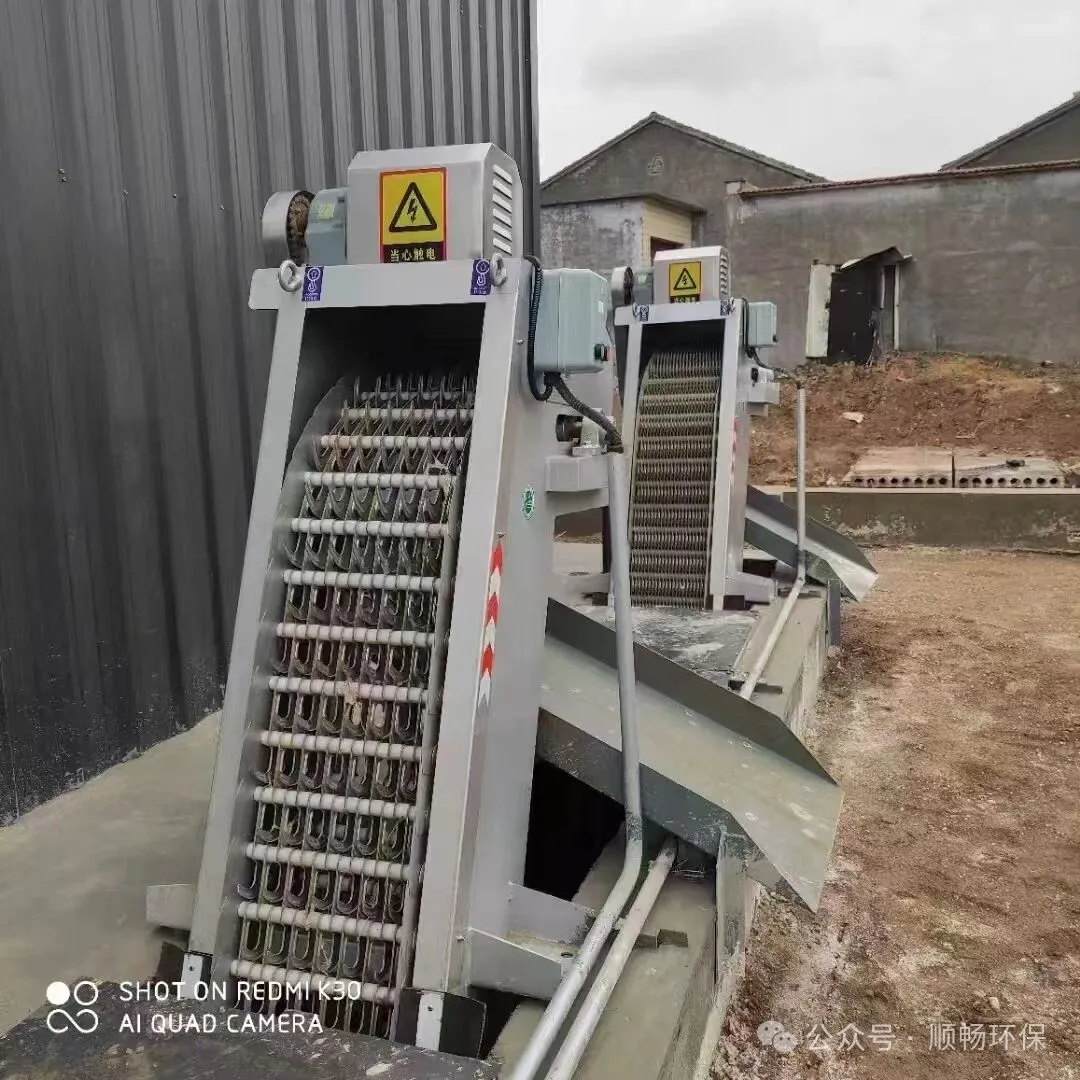

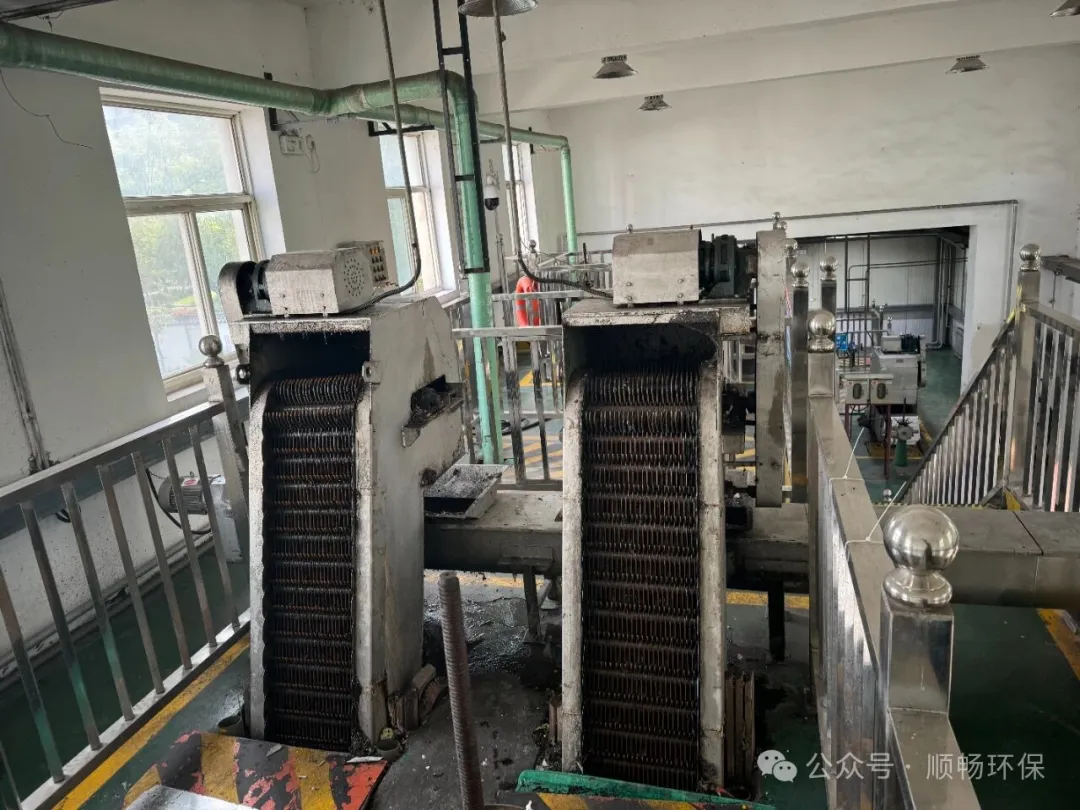

回转式格栅（市政泵站最常用）
结构：链条+耙齿循环回转；振源：链轮啮合、链条松紧不均、斜装工况池体传导振动；稳态噪声72~83dB(A)
转鼓式格栅（精细过滤专用）
结构：圆筒旋转筛网；振源：过水紊流、轴承摩擦；密闭泵房易声波叠加，噪声最高增幅10dB(A)，易诱发池体环形共振
阶梯式格栅（高杂质工况首选）
结构：动静栅板往复升降；机械噪音最低；振源：栅板撞击、机架垂直冲击振动，容易压裂设备安装基面
网带式格栅（细小杂质拦截）
结构：柔性网带回转输送；整机轻量化、固有频率低；振源：网带跑偏摩擦、冲洗水流冲击；极易和泵房钢结构耦合共振
二、前期土建：源头规避80%振噪隐患
工程核心原则：好的减振，靠前期预埋；不要后期整改降噪
1、工况精准选型
大流量高杂质泵站：选低转速同轴直联回转式/阶梯式，避开长链条传动振动
密闭地下泵房：优先转鼓式，减少外露传动部件
细小纤维杂质工况：选用网带式，变频低速运行降低摩擦噪音
多设备并排布置：禁止多台格栅共用预埋基础，防止耦合共振
2、基础施工硬性指标（红线标准）
基座平整度：水平面高差≤3mm/m，整体累计偏差≤5mm
75°标准斜装格栅：斜面混凝土加厚钢筋加固，防止基础剪切开裂
松软基面：浇筑≥300mm厚 C30及以上混凝土承重基础
预埋钢板无翘曲，设备底座周边禁止预留伸缩缝
3、提前预埋减振配件
禁止施工后现场开凿加装减振构件！根据机型提前预留工位：回转/转鼓格栅预留底部减振垫工位；阶梯格栅加固侧向限位支座；网带格栅预留顶部悬吊减振转接件。
三、核心干货：四大机型专属减振安装工艺
全文重点！现场直接照着施工，从源头切断振动传导路径👇
1、回转式格栅 安装要点
机架与预埋钢板铺设50mm氯丁橡胶减振垫，电机独立加装弹簧减振器
上下链轮同轴度偏差≤2mm，严控链条预紧力，避免链条拍打机架异响
斜装设备上部加装侧向减振胶块，限制机架左右摆动
锚固螺栓加装非金属减振垫圈，对称均匀锁紧力矩
2、转鼓式格栅 安装要点
筒体采用环形均布减振支座安装，弱化中心轴承振动扩散
筒体两端用柔性密封填料，切断池壁与设备刚性硬连接
顶部冲洗水管用柔性波纹管接驳，禁止刚性钢管直连
密闭泵房预留吸音空间，做好声源隔离
3、阶梯式格栅 安装要点
栅板传动底部加装重型剪切型减振器，抵消垂直冲击载荷
动静栅板装配间隙偏差≤1.5mm，降低撞击噪音
机架四周加装柔性防撞垫层，禁止磕碰混凝土池壁
多台设备独立划分承重基座，禁止共用连续基础串联传振
4、网带式格栅 安装要点
轻量化机架采用空气弹簧柔性减振，落地/悬吊安装均可
校准辊筒水平，控制网带跑偏量≤3mm，杜绝边缘摩擦异响
机架与泵房钢结构之间加装减振垫片，规避耦合共振
出料溜槽柔性软连接对接，杜绝刚性转接放大振动
🚫 全机型安装4条红线，违者必然超标
1. 禁止机架、底座、混凝土池体三者刚性直接接触
2. 禁止强拧螺栓矫正机架平整度，避免应力共振
3. 禁止格栅与水泵、阀门共用设备基础
4. 禁止工艺管道和格栅机架刚性焊接
四、分级配套降噪：全场景合规达标
以源头减振安装为主，被动降噪为辅，三级管控满足环保+职业健康标准：
设备级：电机加装隔声罩，传动部位加注降噪润滑脂，加装导流堰板弱化流体噪音
泵房区域级：墙面吊顶铺设微孔吸音板，管道包覆隔声棉，消除密闭空间噪音叠加
厂界扰民级：临居民区泵房加装隔声门窗、进出口消声器，利用地形阻隔低频噪声
五、调试验收硬性达标指标
调试流程：空载→半负载→满负荷运行，监测机身、基座、池体三项数据
✅ 合格标准（工程通用）
噪声：设备本体≤85dB(A)；人员操作面≤80dB(A)；厂界昼间≤65dB(A)，夜间≤55dB(A)
振动：机架振动速度≤4.5mm/s；池体基础振幅≤0.15mm，无肉眼可见晃动
外观：池体无开裂、减振部件无变形、锚固点位无松动
六、日常运维：长期稳住降噪效果
减振部件属于易损件，做好巡检避免后期反弹：
1. 定期更换老化、腐蚀的减振垫、弹簧、柔性连接件
2. 季度校准机架水平度、传动机构同轴度，补偿运行装配偏差
3. 及时清理栅体杂物，防止偏载诱发共振
4. 规避建筑固有频段运行变频设备，避开共振区间
5. 建立振噪监测台账，提前干预超标隐患
💡 关于我们——山东顺畅环保设备有限公司
四类格栅机减振降噪核心逻辑一通百通：精准选型控源头、土建基础控基线、分机型柔性安装控传振、被动降噪控扩散、常态化运维保长效。
不用高价更换高端设备，严格执行这套标准化安装工艺，就能彻底解决泵房异响、池体开裂、厂界噪声扰民三大工程痛点！
